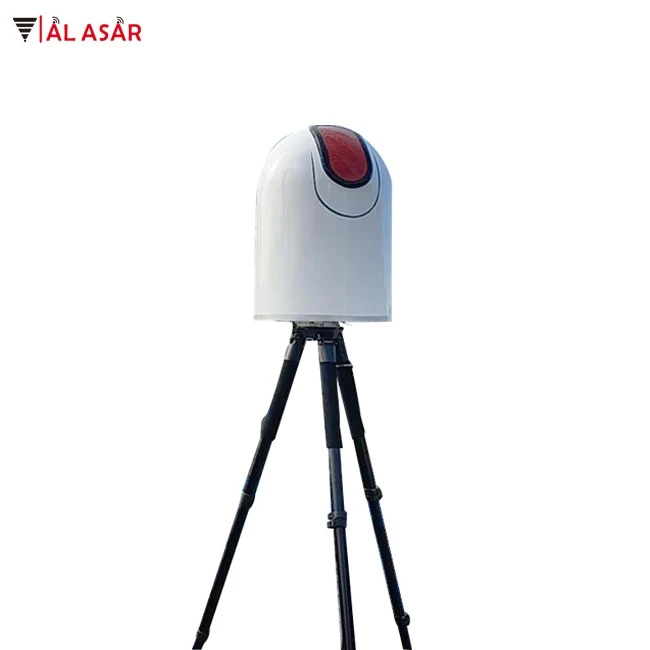

Sistem Pengesanan Anti Dron

item

Parameter

Subunit peralatan pengesanan dan jamming

1.1 Julat frekuensi penerima pengesanan: 10MHz6GHz

1.2 Lebar-masa sebenar: 480MHz

1.3 Empat jalur gangguan

1.3.1 900-930MHz (drone industri) 20W

1.3.2 1559-1610MHz(gangguan GPS) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Pengesanan dan jarak jamming

1.4.1 Jarak pengesanan: 3-5KM (persekitaran bandar); 6-12KM (persekitaran pinggir bandar terutamanya terbuka)

1.4.2 Jarak jamming: 1-1.5KM (100 meter tinggi);

1.5 Ketepatan pengesanan: 9.3 darjah (data laporan ujian)

1.6 Antena

1.6.1 Julat frekuensi: 380MHz-6GHz

1.6.2 Sudut pengesanan mendatar: 0 darjah - 360 darjah

1.6.3 Sudut pengesanan menegak: -30 darjah - tambah 90 darjah

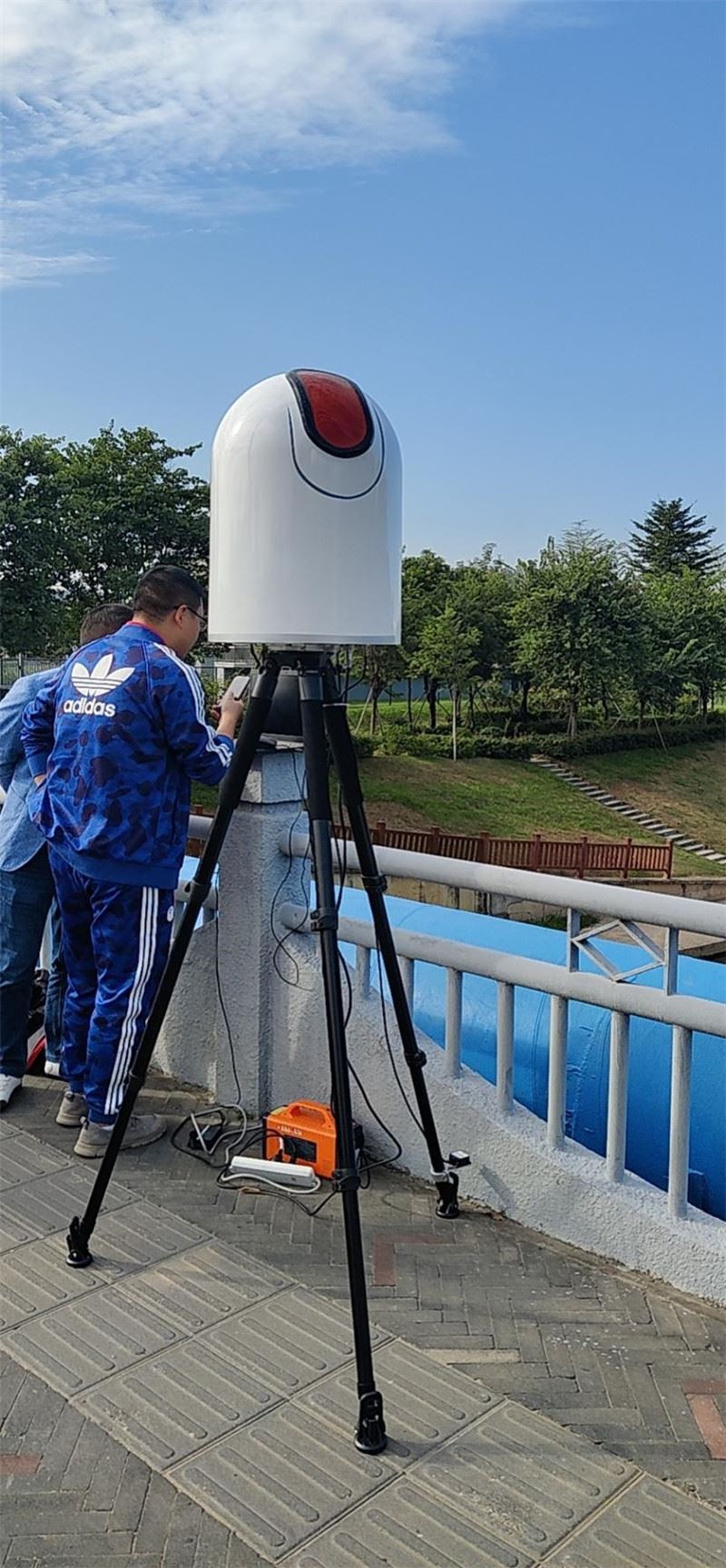

1.7 Keseluruhan mesin (peranti ialah peranti pengesanan dan tindakan balas bersepadu)

1.7.1 Penggunaan kuasa maksimum: 300W

1.7.2 Suhu kerja: -20 darjah ditambah 60 darjah

1.7.3 Suhu penyimpanan: -40 darjah tambah 70 darjah

1.7.4 Berat: 12.25KG

1.7.5 Saiz: diameter 400mm tinggi 555mm

kurungan antena

2.1 Berat:4.32KG

2.2 Saiz: diameter 260mm ketinggian tertutup 923mm

Komputer

Komputer riba, tetikus, penyesuai, kabel rangkaian. (boleh disambungkan ke paparan HDMI kawalan pusat)

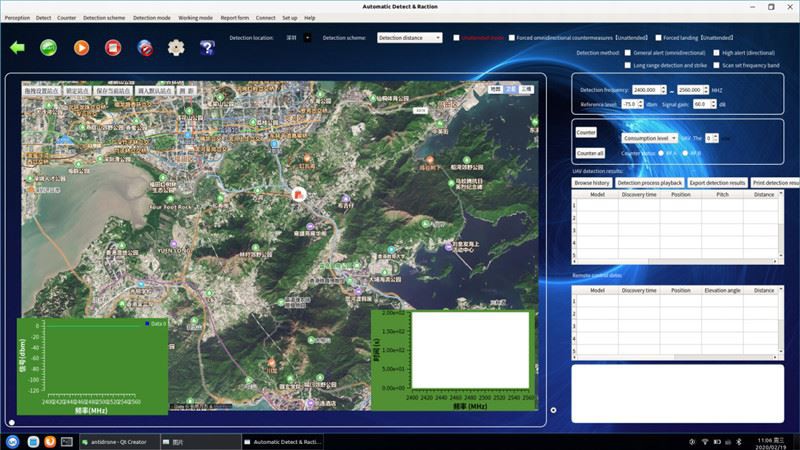

Perisian dan fungsi sistem spektrum

4.1 Pengenalpastian dan penentududukan DRONE: Menggunakan pengesanan spektrum radio, ia boleh mengenal pasti dan mengesan 8 model DRONE pada masa yang sama, secara automatik muncul tetingkap hasil pengesanan, mengenal pasti gambar DRONE, memaparkan model DRONE, azimut, menggunakan Kekerapan, tahap dan jarak , kehilangan dron secara automatik membersihkan dan menyusun semula hasil pengesanan.

4.2 Pengenalpastian dan kedudukan pantas: masa pengenalan<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Senarai hasil pengesanan: Senarai akan memaparkan dron dan maklumat model, masa, azimut dan jarak serta boleh dieksport sebagai laporan.

4.4 Kedudukan stesen-tunggal: Menggunakan pengesanan spektrum radio, jarak antara dron dan pengendali boleh diukur secara kasar melalui algoritma kompleks di bawah keadaan satu stesen dan satu lokasi.

4.5 Fungsi paparan peta: Paparkan kedudukan dron dan operator pada peta 2D (3D), dan paparkan data seperti latitud, longitud dan jarak. Fungsi paparan peta: Paparkan kedudukan dron dan operator pada peta 2D (3D), dan paparkan data seperti latitud, longitud dan jarak.

4.6 Sudut pengesanan dan pertahanan boleh ditetapkan: Mengikut situasi geografi yang dikesan, jika terdapat gunung tinggi atau-bangunan tinggi di belakang, dan hanya DRONE di hadapan perlu dilindungi, julat sudut perlindungan boleh ditetapkan sewenang-wenangnya, yang berkesan boleh menghapuskan sudut palsu yang disebabkan oleh pantulan isyarat.

4.7 Penentukuran jarak: Untuk persekitaran elektromagnet yang berbeza, akan terdapat ralat dalam jarak pengesanan. Sistem ini boleh menyediakan pengesanan penentukuran jarak, biarkan dron terbang 100 meter pada jarak 500 meter, dan sistem akan menentukur jarak pengesanan secara automatik untuk membuat pengesanan Pengukuran jarak adalah lebih tepat.

4.8 Jalur frekuensi pengesanan boleh ditetapkan: Mengikut jalur frekuensi sebenar yang digunakan oleh dron, jalur frekuensi pengesanan boleh dimasukkan dan diedit untuk menjadikan pengesanan lebih cekap, dan tidak perlu mengimbas semua jalur frekuensi untuk pengesanan.

4.9 Pengesanan jalur frekuensi penuh: Jalur frekuensi yang dikesan oleh peralatan sistem adalah dari 10MHz-6GHz, dan jalur frekuensi liputan antena ialah 380MHz-6GHz. Ia mengekalkan kerataan keuntungan yang baik dalam keseluruhan jalur frekuensi. Keuntungan antena adalah daripada 5dBi-8dBi, yang boleh menyesuaikan diri dengan lebih daripada tiga ratus MHz. Pengesanan pesawat tanpa pemandu dalam semua jalur frekuensi biasa 6GHz, frekuensi di bawah 380MHz juga boleh dikesan, dan jarak pengesanan dikurangkan.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 meter

4.11 Tindakan balas pautan pintar: Mengikut jalur frekuensi dan azimut DRONE yang dikesan, anda boleh memilih DRONE yang hendak dilawan. Sistem akan memilih jalur frekuensi secara automatik untuk tindakan balas, dan menghantar isyarat secara automatik pada azimut yang dikesan. Tindakan balas, kecekapan tindakan balas boleh ditingkatkan sebanyak 46 kali ganda, dan ia boleh mengelakkan semua jalur frekuensi dan semua sudut untuk dihantar, yang tidak akan membahayakan wifi biasa dan komunikasi lain, dan secara tidak sengaja merosakkan pesawat yang disenarai putih.

4.12 Rakaman ciri model: Untuk model baharu, sistem boleh merakam penghantaran imej dan data ciri lompat frekuensi, merekod secara automatik dan secara automatik muncul menu selepas rakaman, dan ia boleh mengenal pasti model secara automatik pada masa akan datang. Fungsi rakaman khas boleh menyesuaikan diri dengan keperluan pengenalan-perindustrian pesawat tanpa pemandu.

4.13 Fungsi gesaan suara: sistem akan menyuarakan maklumat penggera gesaan dan operasi kunci secara automatik.

4.14 Fungsi penentududukan sendiri-peralatan: Sistem ini mempunyai keupayaan dwi kedudukan GPS dan Beidou, serta kedudukannya sendiri. Ia tidak perlu melaraskan azimut secara manual, dan kedudukan boleh diletakkan sewenang-wenangnya.

4.15 Pengesanan bersepadu dan langkah balas serta antena: Peralatan sistem berbeza daripada peralatan pengesanan dan pertahanan konvensional, tetapi menyepadukan pengesanan, langkah balas dan antena jalur-penuh. Ia padat dan mudah digunakan, stabil dan boleh dipercayai, mudah digunakan dan sesuai untuk penggunaan pantas.

4.16 Ciri model Pengecaman autonomi udara: Untuk model DRONE yang tidak ada pada sistem, sistem mempunyai fungsi pembelajaran dan pengenalpastian dan pertimbangan autonomi, dan ia dipaparkan sebagai model yang tidak diketahui. Jika anda mengetahui model itu, ia boleh disimpan secara automatik dalam sistem, dan pada kali berikutnya ia dikenal pasti sebagai model, pesawat tanpa pemandu yang dipasang secara haram juga boleh dikesan dan diletakkan.

4.17 Pengenalpastian dan kedudukan dron gred-perindustrian: Reka bentuk algoritma spektrum pintar khas mengatasi peralatan pengesanan umum dan boleh mengenal pasti dan mengesan dron gred-industri, malah dron dipasang, yang lebih sesuai untuk pencegahan dan mengawal serangan pengganas.

4.18 Buka fungsi rakaman ciri isyarat DRONE model baharu: Untuk isyarat DRONE yang sentiasa berkembang dan berubah, kaedah rakaman boleh digunakan untuk meningkatkan data pangkalan data secara berterusan untuk memastikan peralatan tidak ketinggalan untuk masa yang lama.

4.19 Fungsi penerangan trajektori DRONE, pertanyaan hasil pengesanan sejarah, fungsi kemas kini perisian dan data, dsb.

4.20 Menyokong operasi jauh VPN dan fungsi kawalan
