pengenalan produk
Peranti umpan navigasi UAV mensimulasikan dan mengeluarkan isyarat umpan navigasi UAV yang benar-benar konsisten dengan isyarat satelit navigasi di orbit, dan menipu kedudukan, kelajuan dan masa dron.
Bersempena dengan kedudukan masa nyata dan maklumat trajektori UAV yang disediakan oleh radar dan peralatan pengesanan lain, sistem melaraskan koordinat kedudukan umpan secara dinamik untuk mendorong UAV terbang ke lokasi dan darat yang ditetapkan.

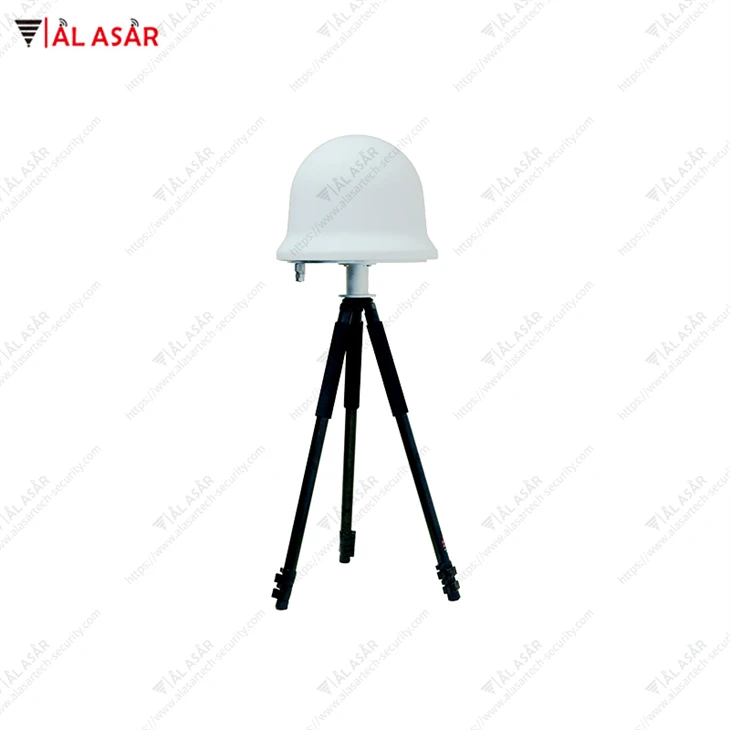

Peranti umpan navigasi UAV terdiri daripada hos, bekalan kuasa dan platform perisian pengurusan.
Mfungsi ain
Sistem ini boleh menipu kedudukan dron yang bergantung pada sistem navigasi satelit BDS/GPS/GLONASS/GALILEO. Melalui umpan lokasi dan kaedah lain, ia boleh mencapai matlamat untuk memaksa dron mendarat, menghalaunya, menariknya ke lokasi yang ditetapkan, dan menghalangnya daripada berlepas dalam zon pertahanan.
⚫ Dengan pertahanan automatik sepanjang masa, sepanjang cuaca dan jarak jauh terhadap dron
⚫ Dengan fungsi seperti pendaratan paksa, pengusiran arah, aruhan menuju dan larangan terbang
⚫ Dengan fungsi mempertahankan diri daripada segerombolan dron
⚫ Boleh mengeluarkan isyarat umpan yang membolehkan dron melakukan gerakan bulat, gerakan linear, gerakan seragam, gerakan kelajuan berubah-ubah, gerakan melengkung dan trajektori lain
⚫ Kelewatan saluran isyarat satelit boleh laras untuk dipadankan dengan jejari umpan untuk mencapai kesan umpanan terbaik
⚫ Penerima satelit bersepadu, disegerakkan dengan masa satelit di orbit
⚫ Dengan ujian kendiri dan fungsi output status, ia secara automatik melaporkan kepada sistem arahan dan kawalan apabila berlaku kerosakan
⚫ Kuasa keluaran boleh laras, pelarasan jarak pertahanan
⚫Kawalan parameter dan fungsi menyokong dok protokol antara muka, penyepaduan sistem sokongan dan pembangunan sekunder
⚫ Dengan keupayaan untuk menyambungkan berbilang peranti ke Internet, pengurusan hierarki dan kawalan dan pertahanan wilayah
⚫ Dengan fungsi kaitan dengan pengesanan spektrum, peralatan penindasan gangguan dan radar, ia boleh mencapai 24-jam operasi tanpa pemandu
⚫ Perisian: Menyediakan protokol antara muka untuk pembangunan bersepadu
Penunjuk teknikal
Papan umpan navigasi menyokong simulasi isyarat satelit navigasi GPS, BDS, GLONASS dan GAL. Petunjuk prestasi adalah seperti berikut:
Kekerapan menerima dan menghantar isyarat: kekerapan pemilihan pengguna
Senarai konfigurasi frekuensi isyarat produk
|
Sistem satelit |
Jalur frekuensi |
Titik frekuensi tengah (MHz) |
Lebar jalur |
|
Titik frekuensi standard |
|||
|
BDS |
B1I |
1561.098 |
±2.046MHz |
|
GPS |
L1 C/A |
1575.42 |
± 1.023MHz |
|
GLONASS |
L1 |
1602 |
1598.0625-1605.375MHz |
|
Titik frekuensi pilihan |
|||
|
GPS |
L2 |
1227.6 |
±1.023MHz |
|
BDS |
B1C |
1575.42 |
±16.368MHz |
|
B2I |
1207.14 |
±2.046MHz |
|
|
B3I |
1268.52 |
±10.23MHz |
|
|
GLO |
L2 |
1246 |
1242.9375-1248.625MHz |
|
GAL |
E1 |
1575.42 |
±12.276MHz |
⚫ Kuasa output isyarat pada setiap titik frekuensi: Kurang daripada atau sama dengan -5dBm
⚫ Julat pelarasan kuasa: 80dB
⚫ Resolusi pelarasan kuasa: 0.5dB
⚫ Ketepatan simulasi kedudukan: Kurang daripada atau sama dengan 1m
⚫ Ketepatan kelajuan: Kurang daripada atau sama dengan 0.5m/s (RMS)
⚫ Ketepatan penyegerakan masa:<20ns
Penunjuk prestasi 4 versi titik frekuensi
|
Tidak. |
item |
Spesifikasi teknikal |
|
1 |
Toleransi kekerapan |
<±2*10-6 |
|
2 |
Dihantar palsu |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
Julat frekuensi (MHz) |
GPS L1:1574.40~1576.44 BDS B1:1559.05~1563.14 GLO L1:1597.55~1605.89 GAL E1:1563.14~1587.70 |
|
4 |
Jalur lebar yang diduduki (MHz) |
GPS L1: Kurang daripada atau sama dengan 2.046 BDS B1: Kurang daripada atau sama dengan 4.092 GLO L1: Kurang daripada atau sama dengan 8.34 GAL E1: Kurang daripada atau sama dengan 24.552 |
|
5 |
Penindasan luar jalur |
±200KHz Kurang daripada atau sama dengan 40dB, ±500KHz Kurang daripada atau sama dengan 45dB |
|
6 |
Kuasa pancaran isotropik yang setara |
20W |
|
7 |
Jarak pertahanan aktif |
Jejari 5-8km |
|
8 |
Mulakan Kesan |
＜10s |
|
Penyegerakan isyarat |
Simulasi isyarat navigasi satelit penyegerakan ephemeris dan ketepatan penyegerakan masa 3 minit＜1us |
|
|
10 |
Fungsi komunikasi data yang disulitkan selamat |
Menyokong penghantaran data antara modul komunikasi data yang disulitkan selamat dan platform pengurusan maklumat, memenuhi keperluan "Protokol Antara Muka Data Peralatan Balasan Radio Kenderaan Udara Tanpa Pengangkut_Contoh Ujian" |
|
Masa tindak balas yang tertipu |
<10s (within effective range) |
|
|
Sudut pukulan berkesan: |
mendatar: 360 darjah , menegak: 0-90 darjah |
|
|
Bilangan dron yang perlu dibalas secara serentak |
Tidak terhad |
|
|
Kebolehsuaian suhu |
Suhu kerja: -40 darjah -+70 darjah , Suhu penyimpanan: -50 darjah -+80 darjah |
|
|
Kebolehsuaian kelembapan relatif Kelembapan |
10%~75% (22 degrees), >=95% (45 darjah) |
|
|
Getaran |
Prestasi anti-getaran mematuhi keperluan persekitaran pengangkutan jalan trak dalam GJB 150.16A-2009 |
|
|
gred perlindungan |
IP65 |
|
|
Gred kalis letupan |
EX nA IIC T6 Gc |
|
|
Prestasi perlindungan kilat |
memenuhi keperluan tahap 3 dalam GB/T17626.5-2019 |
|
|
Bekalan kuasa |
AC 220V |
|
|
Alat kawalan jauh |
RJ45 |
|
|
Dimensi |
411 ×411 ×370 mm (tanpa triopd) |
|
|
Berat badan |
15kg |
