Petunjuk Prestasi Elektrik:
|
Indeks |
Parameter |
|
Kekerapan kerja |
5150-5350MHz |
|
Output kuasa tepu CW |
Lebih besar daripada atau sama dengan 30W (45dbm) ± 1dbm |
|
Dalam - Band Gain Flatness |
Kurang daripada atau sama dengan 1.5db |
|
Arus bekerja |
Kurang daripada atau sama dengan 1.7a |
|
Output vswr |
Kurang daripada atau sama dengan 2.6 |
|
Penindasan kekacauan |
Lebih besar daripada atau sama dengan 65dbc |
|
Penindasan harmonik |
Lebih besar daripada atau sama dengan -8dbc |
|
Antara muka output RF |
Sam - f |
|
Antara muka bekalan kuasa 28v |
Suapan - melalui kapasitor dengan plat asas/ merah - wayar hitam |
|
Bekalan Kuasa VCC |
DC: 27-30V |
|
Voltan Max VCC |
+30V |
|
Dimensi tanpa penyambung |
127.5 × 59.5 × 18 mm |
|
Suhu ambien |
-20oC~+55oC |
|
Kaedah pemasangan |
Radiator perlu dipasang untuk ujian penguat kuasa |

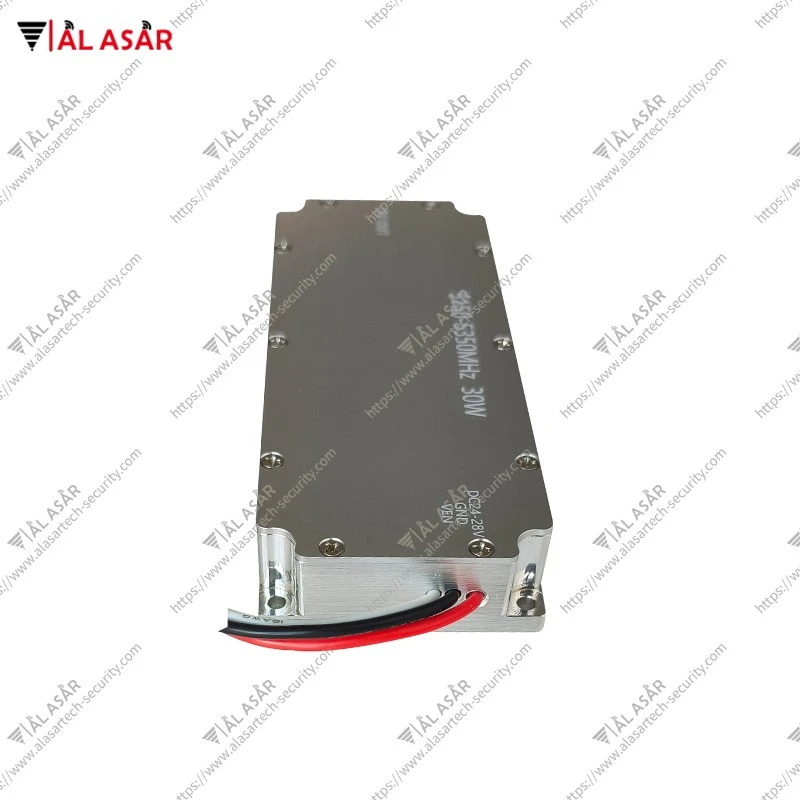

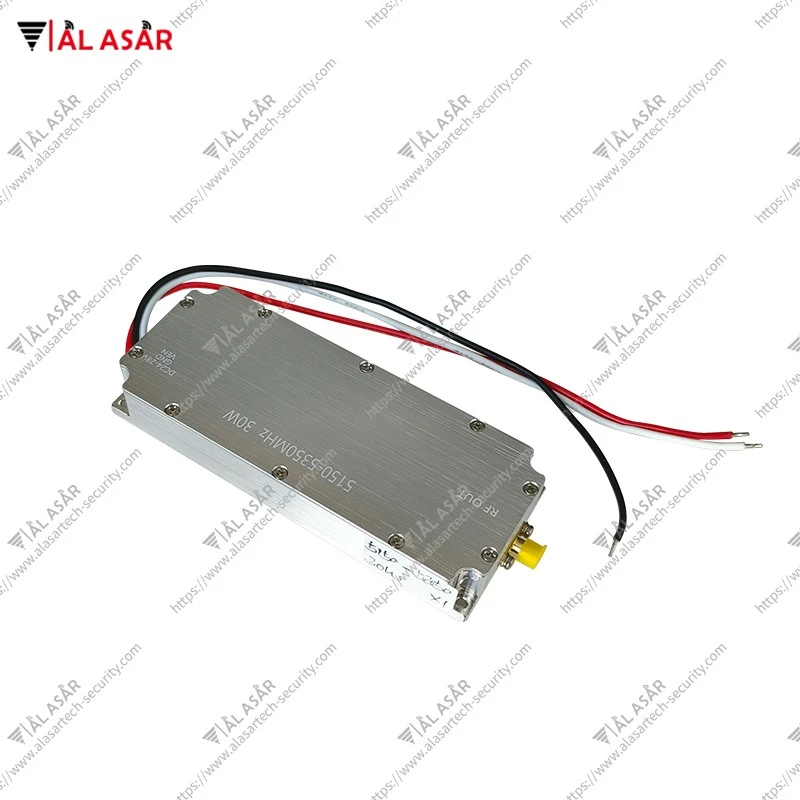

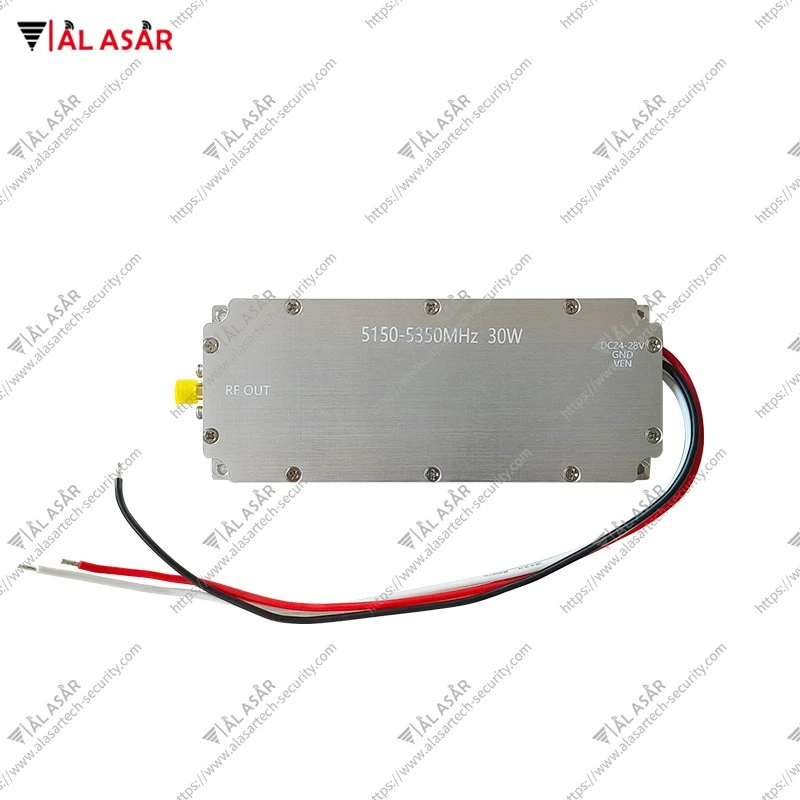

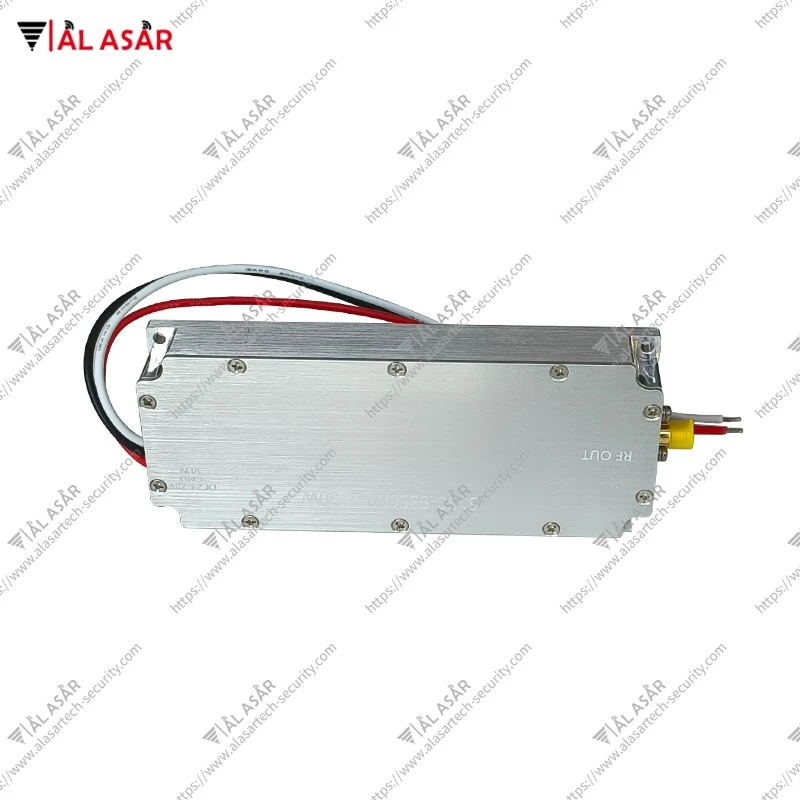

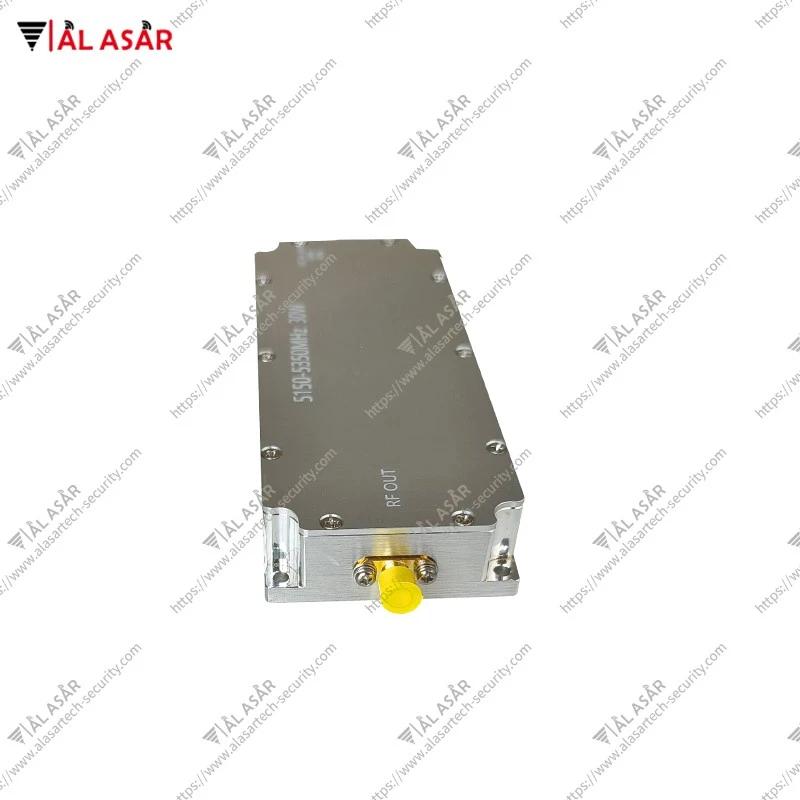

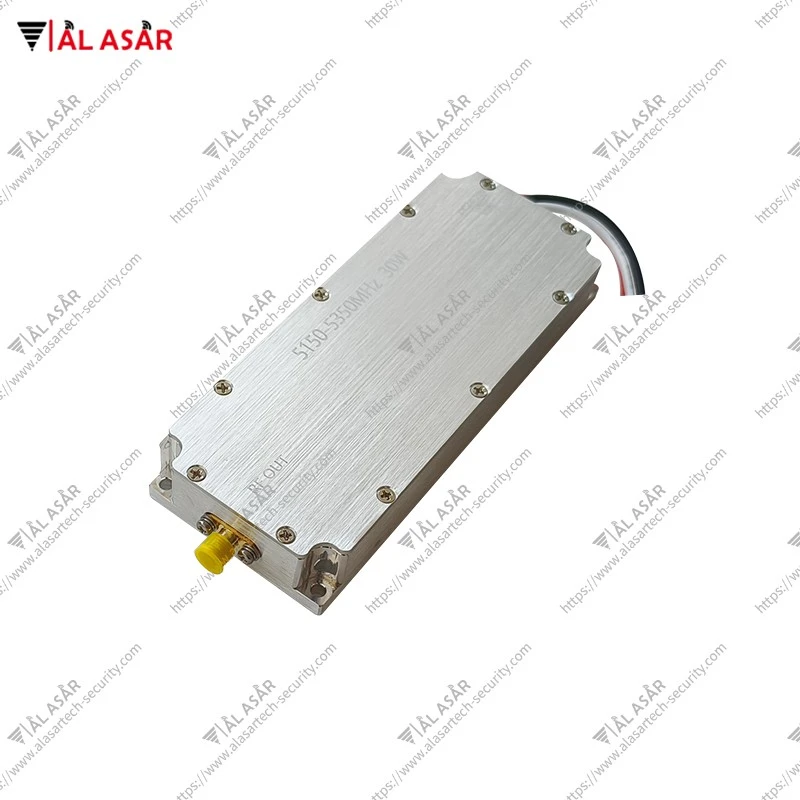

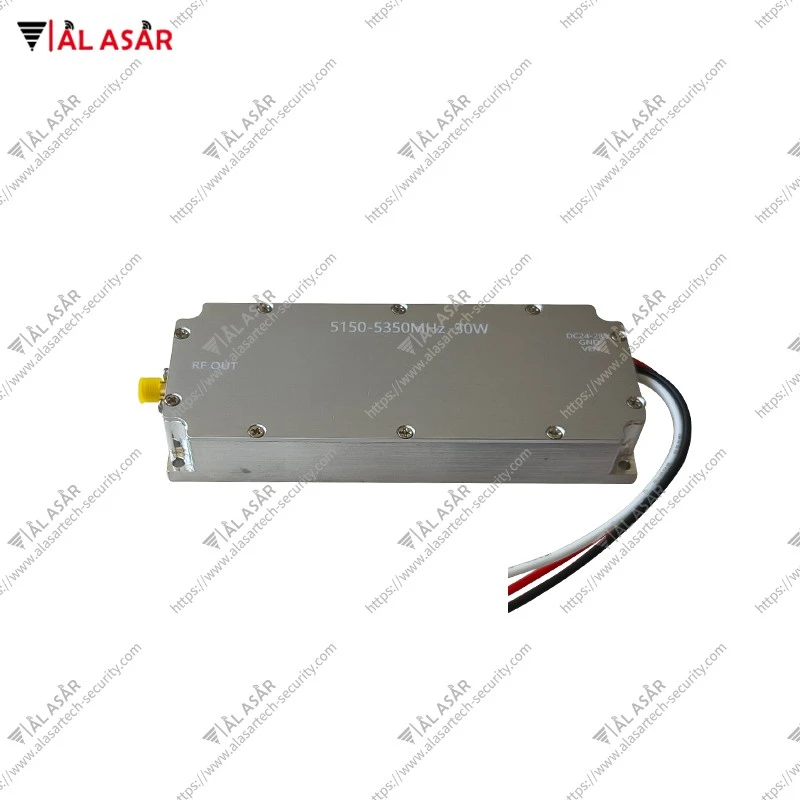

Struktur penampilan seperti berikut:
